Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo do enrolamento: | YWE | Ângulo de efeito hall: | 120 graus. Ângulo bonde |
---|---|---|---|
Jogo radial: | 0.02mm/460g | Jogo de extremidade: | 0.08mm/450g |
Força radial máxima: | 220N @ 20mm da flange | Força axial máxima: | 60N |
Classe da isolação: | b | Resistência de isolação: | 100MΩ minuto 500VDC |
Destacar: | Motor sem escova de YWE E,motor sem escova de 3000Rpm E,Motor sem escova de 310 VDC E |

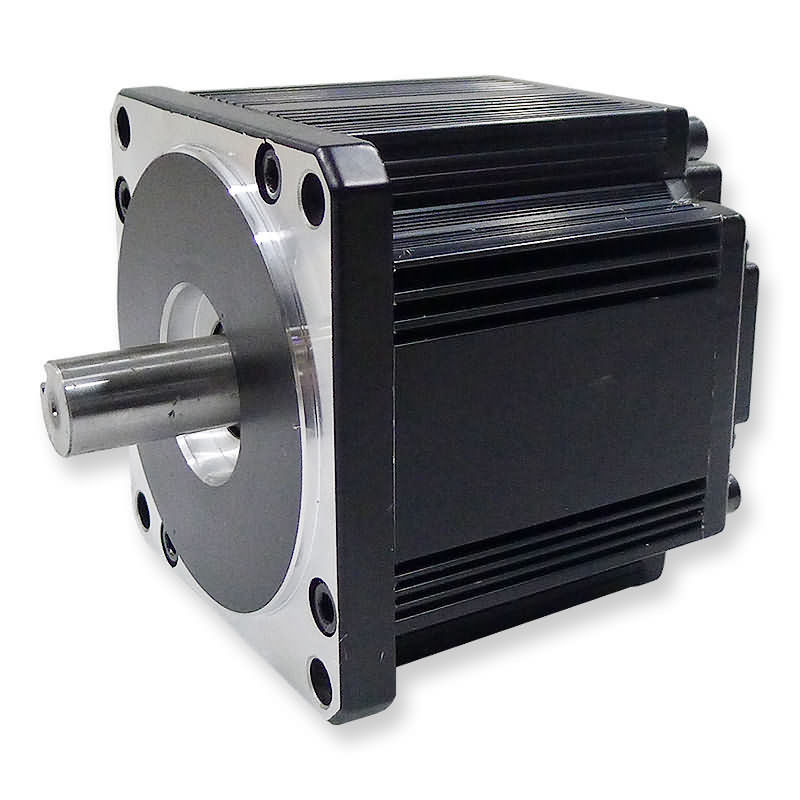

Motor sem escova de 310 VDC E
Especificação geral
Tipo do enrolamento | YWE |
Ângulo de efeito hall | 120 graus. Ângulo bonde |
Jogo radial | 0.02mm/460g |
Jogo de extremidade | 0.08mm/450g |
Força radial máxima | 220N @ 20mm da flange |
Força axial máxima | 60N |
Classe da isolação | B |
Força dielétrica | 500VDC para um minuto |
Resistência de isolação | 100MΩ Min., 500VDC |
Dados de desempenho
Modelo | Unidades |
110ZW3S 125E30 |
110ZW3S 125D30 |
110ZW3S 155E30 |
110ZW3S 185D20 |
110ZW3S 185D24 |
110ZW3S 210D20 |
110ZW3S 210D24 |
Número de polos | 8 | |||||||
Número de fase | 3 | |||||||
Tensão avaliado | VDC | 310 | 170 | 310 | 170 | 170 | 170 | 170 |
Velocidade avaliado | RPM | 3000 | 3000 | 3000 | 2000 | 2400 | 2000 | 2400 |
Torque contínuo da tenda | N.m | 2,2 | 2,2 | 4,8 | 7,164 | 7,16 | 8,592 | 8,592 |
Torque avaliado | N.m | 2 | 2 | 4 | 6 | 6 | 7,16 | 7,16 |
Poder avaliado | W | 625 | 625 | 1250 | 1250 | 1500 | 1500 | 1800 |
Torque máximo | N.m | 6 | 6 | 12 | 17,91 | 17,91 | 21,48 | 21,48 |
Corrente máxima | A | 8 | 14,5 | 14,7 | 31,5 | 37,5 | 37,5 | 45 |
Constante do torque | Nm/A | 0,77 | 0,77 | 0,77 | 0,595 | 0,5 | 0,595 | 0,5 |
E.M.F traseiro | V/KRPM | 80,5 | 44,2 | 81,58 | 62,96 | 53,1 | 53,1 | 62,96 |
Inércia do rotor | g.c㎡ | 1,9 | 1,9 | 3,3 | 5 | 5 | 5,9 | 5,9 |
Comprimento de corpo | milímetro | 125 | 125 | 155 | 185 | 185 | 210 | 210 |
Escala da tensão | VDC | 48~310 | ||||||
Escala de velocidade | RPM | 1000~3000 | ||||||
Peso | Quilograma | 4,8 | 4,8 | 5,2 | 5,5 | 5,5 | 6 | 6 |
Descrição
Os motores sem escova da C.C. são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
Aplicação:
Dimensões no milímetro
