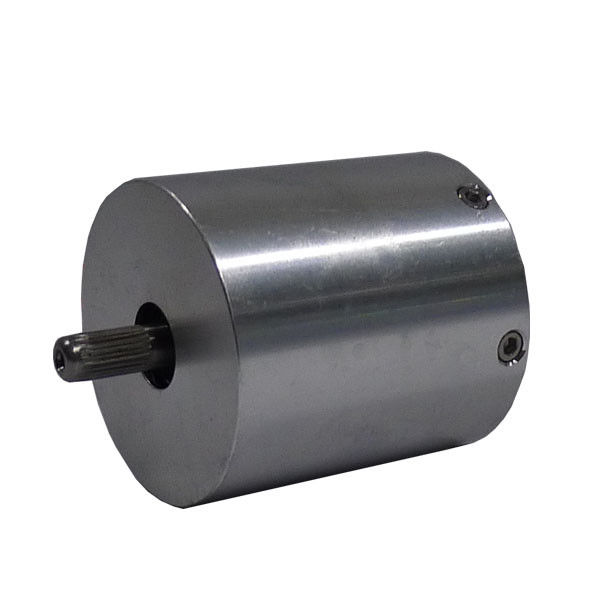

Comprimento 36mm 11.8mN.m motor bonde sem escova de uma C.C. de 0,1 quilogramas
-
-
Imagem Grande :
Comprimento 36mm 11.8mN.m motor bonde sem escova de uma C.C. de 0,1 quilogramas
|
Detalhes do produto:
| Lugar de origem: |
CHINA |
| Marca: |
OEM |
| Certificação: |
CE/ISO/ROHS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: |
Negociável |
| Preço: |
negotiable |
| Detalhes da embalagem: |
com caixa da exportação |
| Tempo de entrega: |
15-25days |
| Termos de pagamento: |
L/C, T/T, Western Union, Paypal |
| Habilidade da fonte: |
25000pc/month |
|
Descrição de produto detalhada
| Tipo do enrolamento: |
YWE |
Ângulo de efeito hall: |
120 graus. Ângulo bonde |
| Jogo radial: |
0.02mm @450g |
Jogo de extremidade: |
0.08mm@450g |
| Força radial máxima: |
15N @ 10mm da flange |
Força axial máxima: |
10N |
| Classe da isolação: |
b |
Resistência de isolação: |
100MΩ Min., 500VDC |
| Destacar: |
22000RPM o motor sem escova bonde, motor sem escova de 10N E, 36mm 3 põe em fase o motor sem escova da C.C. |
Comprimento 36mm 11,8 motor bonde sem escova da C.C. de mN.m 0.1Kg
Especificação geral
|
Tipo do enrolamento
|
YWE
|
|
Ângulo de efeito hall
|
120 graus. Ângulo bonde
|
|
Jogo radial
|
0.02mm @450g
|
|
Jogo de extremidade
|
0.08mm@450g
|
|
Força radial máxima
|
15N @ 10mm da flange
|
|
Força axial máxima
|
10N
|
|
Classe da isolação
|
B
|
|
Força dielétrica
|
500VDC para um minuto
|
|
Resistência de isolação
|
100MΩ Min., 500VDC
|
Dados de desempenho
|
Modelo
|
Unidades
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Número de polos
|
|
4
|
|
Número de fase
|
|
3
|
|
Tensão avaliado
|
VDC
|
24
|
24
|
12
|
|
Velocidade avaliado
|
RPM
|
15000
|
20000
|
20000
|
|
Torque contínuo da tenda
|
mN.m
|
14,16
|
14,16
|
14,16
|
|
Torque avaliado
|
mN.m
|
11,8
|
11,8
|
11,8
|
|
Poder avaliado
|
W
|
18,5
|
25
|
25
|
|
Torque máximo
|
N.m
|
35,4
|
35,4
|
35,4
|
|
Corrente máxima
|
A
|
3
|
4,05
|
8,1
|
|
Constante do torque
|
Nm/A
|
11.8×10-3
|
9×10-3
|
4.5×10-3
|
|
E.M.F traseiro
|
V/KRPM
|
1,5
|
1,09
|
0,54
|
|
Inércia do rotor
|
g.c㎡
|
2,33
|
2,33
|
2,33
|
|
Comprimento de corpo
|
milímetro
|
36
|
|
Escala da tensão
|
VDC
|
12~24
|
|
Escala de velocidade
|
RPM
|
4000~22000
|
|
Peso
|
Quilograma
|
0,1
|
0,1
|
0,1
|
Descrição
Os motores sem escova da C.C. são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
