Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo do enrolamento: | YWE | Ângulo de efeito hall: | 120 graus. Ângulo bonde |
---|---|---|---|
Jogo radial: | 0.02mm/460g | Jogo de extremidade: | 0.08mm/450g |
Força radial máxima: | 220N @ 20mm da flange | Força axial máxima: | 60N |
Classe da isolação: | b | Tamanho: | 130mm |
Destacar: | motor 1308W sem escova bonde,motor bonde sem escova da C.C. 1308W,130mm motor sem escova da C.C. de 3 fases |

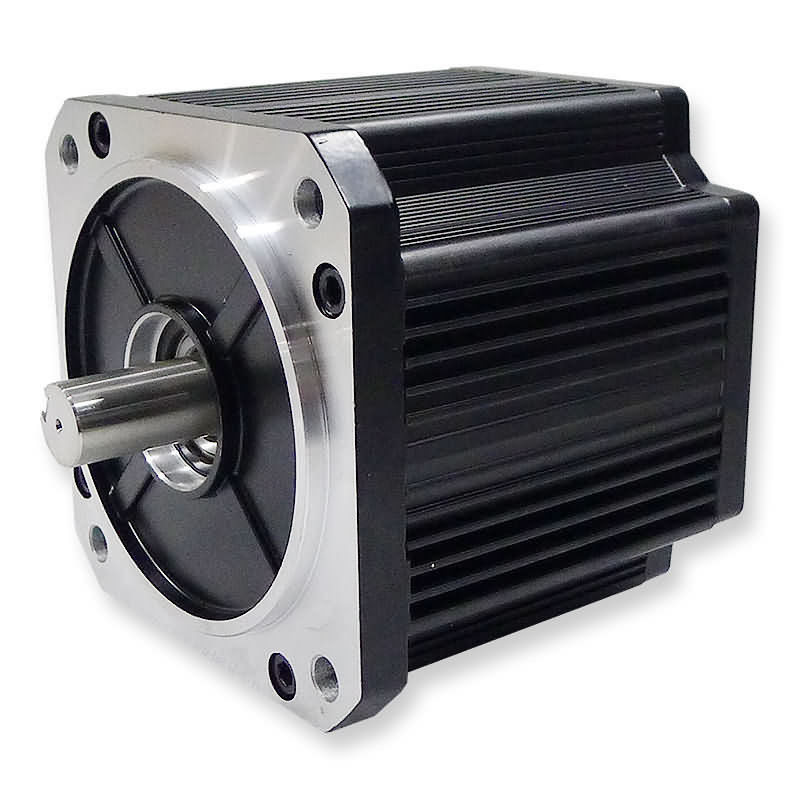

motor sem escova do tamanho 130mm E do quadrado de 1308W 109A
Especificação geral
Tipo do enrolamento | YWE |
Ângulo de efeito hall | 120 graus. Ângulo bonde |
Jogo radial | 0.02mm/460g |
Jogo de extremidade | 0.08mm/450g |
Força radial máxima | 220N @ 20mm da flange |
Força axial máxima | 60N |
Classe da isolação | B |
Força dielétrica | 500VDC para um minuto |
Resistência de isolação | 100MΩ Min., 500VDC |
Dados de desempenho
Número de polos | 4 | |
Número de fase | 3 | |
Tensão avaliado | VDC | 48 |
Velocidade avaliado | RPM | 5000 |
Torque contínuo da tenda | N.m | 2,8 |
Torque avaliado | N.m | 2,5 |
Poder avaliado | W | 1308 |
Torque máximo | N.m | 7,5 |
Corrente máxima | A | 109 |
Constante do torque | Nm/A | 0,07 |
E.M.F traseiro | V/KRPM | 6,2 |
Inércia do rotor | g.c㎡ | 2,4 |
Comprimento de corpo | milímetro | 120 |
Escala da tensão | VDC | 36~310 |
Escala de velocidade | RPM | 1000~5000 |
Peso | Quilograma | 5 |
Descrição
Os motores sem escova da C.C. são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Aplicação:
Dimensões no milímetro
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
