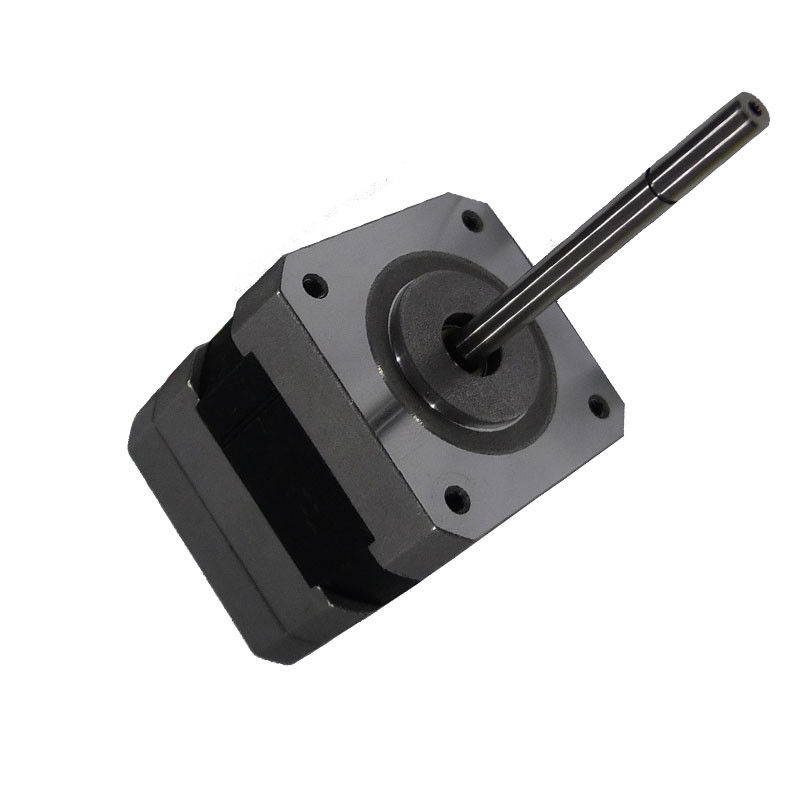

Motor sem escova do VDC YWE E do automóvel/comunicação 24
Especificação geral
|
Tipo do enrolamento
|
YWE
|
|
Ângulo de efeito hall
|
120 graus. Ângulo bonde
|
|
Jogo radial
|
0.02mm/460g
|
|
Jogo de extremidade
|
0.02mm/400g
|
|
Força radial máxima
|
15N @10mm da flange
|
|
Força axial máxima
|
10N
|
|
Classe da isolação
|
B
|
|
Força dielétrica
|
500VDC para um minuto
|
|
Resistência de isolação
|
100MΩ Min., 500VDC
|
Dados de desempenho
|
Modelo
|
Unidades
|
42ZW3S
45A10
|
42ZW3S
45A30
|
42ZW3S
45A40
|
42ZW3S
60A10
|
42ZW3S
60A30
|
42ZW3S
60A40
|
42ZW3S
75A10
|
42ZW3S
75A30
|
42ZW3S
75A40
|
|
Número de polos
|
|
8
|
|
Número de fase
|
|
3
|
|
Tensão avaliado
|
VDC
|
24
|
|
Velocidade avaliado
|
RPM
|
1000
|
3000
|
4000
|
1000
|
3000
|
4000
|
1000
|
3000
|
4000
|
|
Torque contínuo da tenda
|
N.m
|
0,096
|
0,096
|
0,096
|
0,19
|
0,19
|
0,19
|
0,28
|
0,28
|
0,28
|
|
Torque avaliado
|
N.m
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
0,24
|
0,24
|
0,24
|
|
Poder avaliado
|
W
|
8,3
|
25
|
33,2
|
16,6
|
50
|
67
|
25
|
75
|
100
|
|
Torque máximo
|
N.m
|
0,24
|
0,24
|
0,24
|
0,57
|
0,57
|
0,57
|
0,72
|
0,72
|
0,72
|
|
Corrente máxima
|
A
|
1,3
|
3,9
|
5,2
|
2,6
|
7,8
|
10,4
|
3,9
|
11,72
|
15,63
|
|
Constante do torque
|
Nm/A
|
0,162
|
0,06
|
0,045
|
0,162
|
0,06
|
0,045
|
0,162
|
0,03
|
0,045
|
|
E.M.F traseiro
|
V/KRPM
|
17,1
|
6,3
|
4,8
|
17,1
|
6,3
|
4,8
|
17,1
|
6,3
|
4,8
|
|
Inércia do rotor
|
g.c㎡
|
24
|
24
|
24
|
48
|
48
|
48
|
72
|
72
|
72
|
|
Comprimento de corpo
|
milímetro
|
46
|
46
|
46
|
62
|
62
|
62
|
78
|
78
|
78
|
|
Escala da tensão
|
VDC
|
12~48
|
|
Escala de velocidade
|
RPM
|
1000~4000
|
|
Peso
|
Quilograma
|
0,3
|
0,3
|
0,3
|
0,44
|
0,44
|
0,44
|
0,56
|
0,56
|
0,56
|
Descrição
Os motores sem escova da C.C. são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
Aplicação:
- projeto solar
- automóvel
- uma comunicação
- impressora a jato de tinta
- bomba
- ventilador médico
- segurança
Dimensões no milímetro
