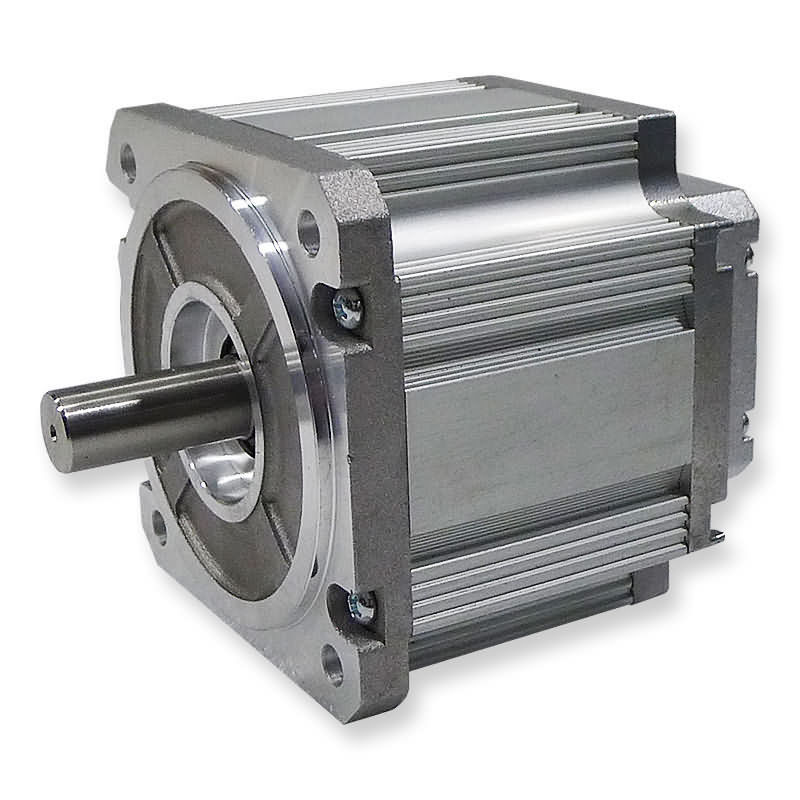

motor sem escova radial máximo da força 220N E de 48VDC 3000 RPM
Especificação geral
| Tipo do enrolamento |
YWE |
| Ângulo de efeito hall |
120 graus. Ângulo bonde |
| Jogo radial |
0.02mm/460g |
| Jogo de extremidade |
0.08mm/450g |
| Força radial máxima |
220N @ 20mm da flange |
| Força axial máxima |
60N |
| Classe da isolação |
B |
| Força dielétrica |
500VDC para um minuto |
| Resistência de isolação |
100MΩ Min., 500VDC |
Dados de desempenho
| Modelo |
Unidades |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| Número de polos |
|
8 |
| Número de fase |
|
3 |
| Tensão avaliado |
VDC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Velocidade avaliado |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Torque contínuo da tenda |
N.m |
0,6 |
0,8 |
1 |
1 |
1,9 |
1,9 |
3 |
3 |
| Torque avaliado |
N.m |
0,5 |
0,7 |
0,85 |
0,85 |
1,7 |
1,7 |
2,5 |
2,5 |
| Poder avaliado |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Torque máximo |
N.m |
1,5 |
2,1 |
2,55 |
2,55 |
5,1 |
5,1 |
7,5 |
7,5 |
| Corrente máxima |
A |
50,4 |
70,5 |
7,9 |
21,4 |
16,9 |
42,8 |
4 |
9,7 |
| Constante do torque |
Nm/A |
0,03 |
0,03 |
0,324 |
0,119 |
0,302 |
0,119 |
1,89 |
0,77 |
| E.M.F traseiro |
V/KRPM |
3,15 |
3,15 |
34,3 |
12,6 |
32 |
12,6 |
200 |
81,5 |
| Inércia do rotor |
Kg.c㎡ |
0,6 |
0,8 |
1,2 |
1,2 |
1,8 |
1,8 |
2,65 |
2,65 |
| Comprimento de corpo |
milímetro |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Escala da tensão |
VDC |
12~90 |
12~170 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
| Escala de velocidade |
RPM |
1000~3000 |
| Peso |
Quilograma |
1,4 |
1,7 |
2,1 |
2,1 |
2,6 |
2,6 |
4,1 |
4,1 |
Descrição
Os motores sem escova da C.C. são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Aplicação:
- projeto solar
- automóvel
- uma comunicação
- impressora a jato de tinta
- bomba
- ventilador médico
- segurança
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
