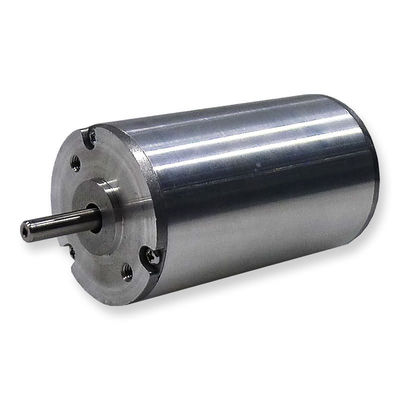

4 Polos 3 põem em fase o motor sem escova máximo da velocidade 15000RPM E
Especificação geral
|
Tipo do enrolamento
|
YWE
|
|
Ângulo de efeito hall
|
120 graus. Ângulo bonde
|
|
Jogo radial
|
0.02mm/460g
|
|
Jogo de extremidade
|
0.02mm/400g
|
|
Força radial máxima
|
15N @ 10mm da flange
|
|
Força axial máxima
|
10N
|
|
Classe da isolação
|
B
|
|
Força dielétrica
|
500VDC para um minuto
|
|
Resistência de isolação
|
100MΩ Min., 500VDC
|
Dados de desempenho
|
Modelo
|
Unidades
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
Número de polos
|
|
4
|
|
Número de fase
|
|
3
|
|
Tensão avaliado
|
VDC
|
24
|
|
Velocidade avaliado
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
Torque contínuo da tenda
|
N.m
|
0,048
|
0,048
|
0,048
|
0,096
|
0,096
|
0,096
|
0,192
|
0,192
|
0,192
|
|
Torque avaliado
|
N.m
|
0,04
|
0,04
|
0,04
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
|
Poder avaliado
|
W
|
8,4
|
16,75
|
25
|
21
|
42
|
63
|
33,5
|
67
|
100
|
|
Torque máximo
|
N.m
|
0,12
|
0,12
|
0,12
|
0,25
|
0,25
|
0,25
|
0,45
|
0,45
|
0,45
|
|
Corrente máxima
|
A
|
1,34
|
2,68
|
4
|
3,7
|
7
|
10,5
|
5,6
|
11,2
|
16,8
|
|
Constante do torque
|
Nm/A
|
0,075
|
0,04
|
0,028
|
0,075
|
0,043
|
0,029
|
0,075
|
0,043
|
0,029
|
|
E.M.F traseiro
|
V/KRPM
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
|
Inércia do rotor
|
g.c㎡
|
14,6
|
14,6
|
14,6
|
20,3
|
20,3
|
20,3
|
38
|
38
|
38
|
|
Comprimento de corpo
|
milímetro
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
Escala da tensão
|
VDC
|
24~48
|
|
Escala de velocidade
|
RPM
|
2000~15000
|
|
Peso
|
Quilograma
|
0,37
|
0,37
|
0,37
|
0,46
|
0,46
|
0,46
|
0,63
|
0,63
|
0,63
|
Descrição
os motores sem escova da C.C. do MOVIMENTO 3X são amplamente utilizados em aplicações variadas como o equipamento de escritório, as bombas, as máquinas de matéria têxtil e o muito mais.
Opções da personalização
Detalhes feitos sob encomenda do eixo & da montagem:
Todos os motores podem ser fornecidos a pedido com os eixos terminados simples ou duplos, uns eixos mais curtos e mais longos, assim como umas muitas outras alterações. As flanges feitas sob encomenda e outros detalhes da montagem podem igualmente ser considerados.
Codificadores:
Todos os motores podem ser fornecidos a pedido com uma variedade de opções e definições do codificador.
Freios:
Todos os motores podem ser fornecidos com o freio de estacionamento eletromagnético, com ou sem a liberação da mão.
Chicote de fios de cabo:
Todos os motores podem ser fornecidos a pedido com o chicote de fios de cabo feito sob encomenda e/ou os ligação-fios especiais com ou sem conectores
Aplicação:
projeto solar
automóvel
uma comunicação
impressora a jato de tinta
bomba
ventilador médico
segurança
Dimensões no milímetro
